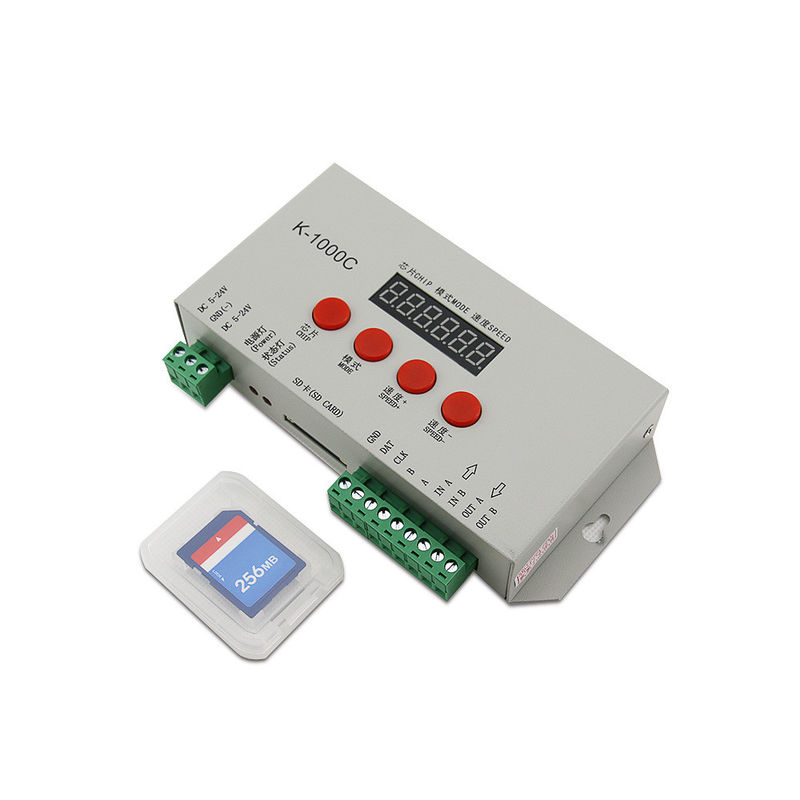

K1000C van de LEIDENE van het ControlemechanismeFor gelijkstroom 5V 24V WS2812B WS2811 Pixelband de Strooklicht

1. Deze kaart van k-1000c BR leidde controlemechanisme 2048 pixel evolutie van ons klassiek de kaartcontrolemechanisme van t-1000s BR zijn.

2. Voeg een vertoning toe die de klanten meer verkiezen.

3. Verbeter functies die ladingslamp zijn 4 kanalen (RGBW) pixel steunen, verbeterd 485 TTL en 485 differentiële signaaloutput (van DMX).

4. De spaander van de controlemechanismesteun kan de steun IC in software, of niet slot sluiten de steun IC in de software, de steun IC door de knoop van controlemechanismeCHIP selecteren, flexibeler en geschikt.
5. Komt met een 256MB-inbegrepen SD-geheugenkaart. Deze kaart van de versiesteun 2GB BR dat oude degenen niet konden.

6. Voor de DMX-verlichting IC, komt het controlemechanisme met schrijft adresfunctie; Bovendien met gebruik van 2016 ledEdit-K V3.26 of recentere uitgave kan één sleutel maken adresfunctie het plaatsen schrijven.

7. K-1000C (Promotieversie van t-1000S), SD-geheugenkaart LEIDEN pixelcontrolemechanisme; offline; SPI-signaaloutput; 2048 gecontroleerde pixel komt met de testgevolgen waren als volgt: 1 rode, groene, blauwe en zwarte sprong; rode, groene, blauwe en zwarte gradiënt 2; rood, groen, blauwe 3 en gaan.

Nota: Om dossiers aan SD-geheugenkaart te kopiëren, moet u eerst aan de SD-geheugenkaart formatteren. De SD-geheugenkaart moet als „VET“ formaat worden geformatteerd

T-1000C Controlemechanisme Introduction
1,32 controle van de vlak-65536 niveau de grijze schaal, de correctieverwerking van de softwaregamma.
2, steunen divers punt, lijn en steunen de oppervlakte lichtbronnen, diverse regels, gestalte gegeven verwerking.
3, output van de Controlemechanisme de enige haven, kunnen 1024 lichten nemen.
4, Veelvoudige cascade synchrone off-line die controle, playbackinhoud in de SD-geheugenkaart wordt opgeslagen.
5, t-1000C slaan tot 16 dossiers, enkel exemplaar veelvoudige dossiers de één na de ander aan de SD-geheugenkaart op.
6, zouden de gevolgen in de SD-geheugenkaart worden opgeslagen in orde moeten worden genoemd die: 00_1.led, 01_1.led, 02_1.led.
7, Compatibel met enige en dubbele draad ICs, wanneer het verbinden van één enkele draad IC met de inrichting, is er geen behoefte om de CLK-kloklijn te verbinden.
Nota:

1. Wanneer de haven k-1000S met 512 lampen wordt geladen, is de afspeelsnelheid tot 30 fps, wanneer de haven met meer dan 512/1024 lampen, de framesnelheiddalingen automatisch met het aantal lampen wordt geladen.

2. Voor ICs die 32 niveaus van grijs controleren, is de framesnelheid tot 30 fps wanneer de individuele haven met minder dan 1024 wordt gecontroleerd. De framesnelheid kan 30 fps voor één enkele haven met minder dan 512 pixel voor een 256 niveau grayscale IC zijn.

Bedradingsopties
1. het controlemechanisme t-1000C kan in veelvoudige cascades worden gebruikt;
2. t-1000C zijn één enkele havenoutput en kunnen tot 1024/2048 puntpixel nemen;
3. Wanneer het controleren van één enkele draad IC verbind eenvoudig DAT en GND van het controlemechanisme met DAT en GND navenant van luminaire. Wanneer het controleren van two-wire IC volstaat het om DAT.CLK en GND van het controlemechanisme met DAT, CLK en GND van luminaire te verbinden. 4.
4. Wanneer het gebruiken van een differentieel signaal (signaal 485), worden de outputsignalen A en B van het controlemechanisme verbonden met de signaallijn A (DAT+) en de signaallijn B (DAT-) van respectievelijk luminaire.
5. Wanneer het voltage door het controlemechanisme wordt hetzelfde als het voltage door luminaire wordt vereist vereist die is. Het controlemechanisme en luminaire kunnen rechtstreeks aan dezelfde voeding worden aangesloten. Wanneer het voltage door het controlemechanisme wordt vereist en luminaire verschillend zijn, kunnen luminaire en het controlemechanisme elk door een afzonderlijke voeding worden aangedreven die.

Producteigenschappen

Nota:

1. K-1000C (Promotieversie van t-1000S), SD-geheugenkaart LEIDEN pixelcontrolemechanisme; offline; SPI-signaaloutput; 2048 pixel controleerden 512 lichten, de afspeelsnelheid van zelfs 30 kaders/seconde, de haven meer dan 512 lichten, de framesnelheid met de verhoging van het aantal automatisch verminderde lichten.

2.Strong adviseren u om de geleide hoeveelheid van pixellichten te verbinden neen dan meer 1024 pixel per T1000s-pixelcontrolemechanisme.

3. De speciale kwestie, wanneer u LEIDENE videovertoning maakt, adviseert de geleide pixelhoeveelheid neen dan meer 512 pixel.

Compatibel systeem met brede waaier van adresseerbare leiden chipsets:

• TM1803/TM1804/TM1809/TM1812/TM1825/TM1826/TM1829/TA9909/TA9912/TM1913/TM1914

• UCS1903/UCS1912/UCS2903/UCS2909/UCS2912/UCS3903/UCS3912/UCS8903/UCS8904

• LPD6803/LPD1886/LPD1882/LPD1889/LPD6812/LPD6813/LPD8806/LPD8809

• SM16716/SM16726/SM16711/SM16703

• WS2811/WS2801/WS2803/WS2812B/WS2813

• LX1003/LX2003/LX2006

• INK1003/INK1009

• P9813/P9816/D705/9883/P9823

• SK6812/SK6812RGBW/SK6822/SK6812mini/SK9822

• APA102/APA102C/APA104/APA2020

• TLS3001/TLS3008/TLS3100

• DMX 500K/DMX 250K-CZF
